ЭВМ ЕС-1035

Архитектура ЕС ЭВМ-2

Набор команд — 172 команды стандартного набора команд ЕС ЭВМ-2, ширина обработки — 32 двоичных разряда.

Ширина выборки из ОЗУ — 64 разряда.

Двойная точность операций с плавающей запятой.

Объем оперативного ЗУ — 256-1024 Кб.

Средства организации виртуальной памяти емкостью 16 Мб.

Перезагружаемая память микропрограмм.

Программно-аппаратная система обеспечения совместимости с ЭВМ «Минск-32».

Средства прямого управления для создания двухмашинных комплексов.

Универсальный интерфейс для связи с внешними устройствами.

От двух до четырех селекторных каналов с возможностью работы в блок-мультиплексном режиме.

Косвенная адресация в канале.

Накопители на сменных магнитных дисках емкостью 29 Мб.

Накопители на магнитных лентах с плотностью записи 64 импульсов на 1 мм.

Впервые для производства ЭВМ использована технология изготовления многослойных печатных плат (МПП) методом металлизации сквозных отверстий. Был организован цех по производству МПП мощностью 100 тыс. МПП в год, затем был построен завод по производству МПП для отрасли. Завод строился по контракту с французской фирмой "СИЧ". Оборудование лучших зарубежных фирм США, Италии, ФРГ, Франции, СССР позволило создать один из лучших заводов Европы по производству МПП. Проектная мощность завода — 1 млн. восьмислойных МПП размером 140х150 мм и 100 тыс. панелей размером 500х550 мм. в год. Механизированная подготовка и установка элементов на плату ТЭЗа. Групповая пайка ТЭЗов волной. Полуавтоматический монтаж панелей и автоматизированный контроль монтажа панелей рам, шкафов. Создано стендовое оборудование, позволяющее механизировать операции монтажа и контроля. Дальнейшее развитие получили механизация и автоматизация производства ТЭЗ. Был изготовлен ряд стендов и контрольно-измерительных приборов, в первую очередь для ТЭЗ памяти. Были усовершенствованы формообразующие методы механической обработки.

ЭВМ ЕС-1045

Оисание

Архитектура ЕС ЭВМ-2.

Разрядная сетка — 32 разряда.

Набор команд — 183 команды стандартного набора команд ЕС ЭВМ-2.

Аппаратно-микропрограммные средства повторения при сбоях, обеспечивающие восстановление 179 основных команд ЭВМ.

Объем буферного ЗУ, имеющего цикл 120 нс — 8 Кб.

Объем оперативного ЗУ — 1-4 Мб.

Цикл ОЗУ — 1,2 мкс.

Ширина выборки из ОЗУ — 144 разряда.

Акселератор, ускоряющий выполнение 25 «длинных» машинных операций.

Возможность подключения матричного процессора ЕС-2345.

Средства прямого управления для создания двухмашинных комплексов.

Универсальный интерфейс для связи с внешними устройствами.

Пять совмещенных с процессором блок-мультиплексных каналов с общей пропускной способностью 5 Мб/с.

Два встроенных адаптера канал — канал.

Накопители на сменных магнитных дисках емкостью 29 и 100 Мб.

Накопители на магнитных лентах с плотностью записи 32 и 64 импульсов на 1 мм.

Особенности ЭВМ

ЕС-1045 — ЭВМ среднего класса Единой системы ЭВМ стран социалистического содружества, построенная по принципам работы ЕС ЭВМ-2. Она обеспечивала полную информационную и программную совместимость с наиболее распространенными западными ЭВМ общего назначения.

Машина имела наилучшую в ЕС ЭВМ сбалансированность — ее производительность по смеси Гибсон-3 D составляла 660 тыс. операций в секунду, а по смеси GPO-WU — (смесь для экономических задач) — 530 тыс. операций в секунду.

Впервые для ЕС ЭВМ разработан акселератор, ускоряющий выполнение длинных операций, использована система программного профилактического контроля ЭВМ, разработан матричный процессор, повышающий производительность ЭВМ на задачах с векторными операциями до 30 млн. операций в секунду.

ЭВМ ЕС 1060

Состав команд: полный набор команд ЕС ЭВМ-2. Разрядность информации в процессоре — 64 бита. Три уровня совмещения обработки команд. Защита памяти по записи и чтению. Виртуальная организация оперативной памяти. Автоматическое повторение команды в случае сбоя.

Загружаемая память микропрограмм.

Управление вводом-выводом информации производится мультиплексным универсальным каналом ЕС-4001, представляющим собой асинхронный процессор ввода-вывода, подключенный к центральному процессору и разделяющий с ним оперативную память.

Три блок-мультиплексных канала по 80 активных подканалов в каждом. Пропускная способность каждого канала — 1,5 Мб/с.

Байт-мультиплексный канал с четырьмя селекторными и одним мультиплексным каналами.

Пропускная способность селекторного канала — 500 кб/с, мультиплексного — 100 кб/с.

В ЕС1060 впервые в вычислительной технике стран социалистического содружества появилась виртуальная организация памяти, повышенная точность (128 бит) в операциях с плавающей запятой, автоматическое повторение команд при сбоях, средства регистрации программных событий. Впервые появились дисковые накопители емкостью 100 Мб, блок-мультиплексные каналы, телепроцессор, комплекс средств отображения информации ЕС-7920.

Главный конструктор: к.т.н. Антонов В. С.

Основные разработчики: Ломов Ю. С., Шульгин А. А., Уробушкин Е. М.

Организация-разработчик: Научно-исследовательский центр электронной вычислительной техники (Москва). Ведомство: Министерство радиопромышленности СССР

ЭВМ ЕС 1061

Основные технологические процессы (производства многослойных печатных плат, плоских шлейфовых соединений) были освоены на предыдущих моделях ЕС1060 и ЕС1035.

Продолжалось создание ряда механизированного оборудования для производства и контроля ТЭЗов, ответных панелей, устройств ЭВМ и т. д.

Особое внимание уделялось входному контролю поступающих интегральных схем (ИС) и других электрорадиоэлементов (ЭРЭ). Был создан цех входного контроля, который сыграл большую роль в улучшении качества выпускаемых ЭВМ. По рекомендациям цеха входного контроля были введены электротермотренировки ИС, ТЕЗов и ЭВМ в целом, налажена обратная информация с предприятиями МЭП по вопросам улучшения качества поставок ИС и ЭРЭ. Это позволило повысить наработку на отказ ЭВМ ЕС1061 по сравнению с ЭВМ ЕС1060 в 3,5 раза.

Главный конструктор: Карпилович Ю. В., Виталисов А. Н.; основные разработчики: Поздняков Н. З.(ЦУ), Григорьев А. С. (АУ), Шадрин Б. Ф. (ЦП), Делендик В. И. (канал ввода-вывода), Коханов Ю. А., Слюсарев Н. А.

Организация-разработчик: СКБ Минского производственного объединения вычислительной техники, Научно-исследовательский центр электронной вычислительной техники (Москва).

Ведомство: Министерство радиопрромышленности СССР

Завод-изготовитель: Минское производственное объединение вычислительной техники.

Ведомство: Министерство радиопромышленности СССР

Год окончания разработки: 1983

Год начало выпуска: 1983

Год прекращения производства: 1988

Производительность — 2 млн. операций/с, объем оперативной памяти — 8000 кб.

Число выпущенных машин: 566

ЭВМ ЕС 1065

ЭВМ ЕС-1065 работала по принципам ЕС ЭВМ-2. Центральная часть — двухпроцессорная, с возможностью расширения до четырех процессоров. Два процессора команд работают на общий блок операционных ресурсов, состоящий из арифметических устройств, выполняющих операции с фиксированной точкой, плавающей точкой, умножения, деления, десятичной арифметики. Оперативное ЗУ, выполненное на динамических микросхемах памяти, имеет емкость 16 Мб. Система имеет два мультиплексных и шесть блок-мультиплексных каналов. Развитая система контроля и диагностики обеспечивает 17 видов восстановительных реконфигураций при выходе из строя отдельных блоков. Процессор имеет микропрограммное управление.

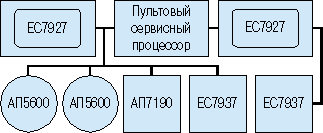

Пульт управления выполнен на базе специальной ЭВМ с двумя рабочими местами, оборудованными дисплеями и настольными лентопротяжными механизмами.

Система аппаратурного контроля ЭВМ обеспечивает автоматическое повторение команд и процедур при машинных сбоях, автоматическое исправление одиночных и обнаружение двойных ошибок при обращению к оперативной памяти.

ЭВМ ЕС-1065 впервые применена модульная структура мультипроцессора ЕС-2665 (см. рис.). Впервые применены общие для всех процессоров ресурсы арифметических устройств, выполненные в виде отдельных операционных устройств (ОУ), состоящих из отдельных блоков для выполнения групп операций с фиксированной точкой (ФТ), с плавающей точкой (ПТ), ускоренного умножения и деления (УД), десятичной арифметики (ДА). Команды не арифметические исполняются в процессорах команд. В процессоре команд использованы оригинальные схемные решения отдельных блоков, существенно минимизирующие аппаратные затраты. Блоки управления памятью (УП) и адаптер памяти (АП) осуществляют взаимный межблочный обмен информацией. Развитая система встроенного аппаратурного контроля в сочетании со средствами реконфигурации существенно повысила надежность работы мультипроцессора. Для машины создан высокоэффективный тестер для проверки ТЭЗов, выявляющий не только статические, но и динамические ошибки в работе схем.

Литература

ЭВМ высокой производительности ЕС 1066 и ЕС 1065. В кн.: Электронная вычислительная техника. Сб. ст. под ред. В. В. Пржиялковского. Вып. 1. М., Радио и связь, 1987.
